产品详情

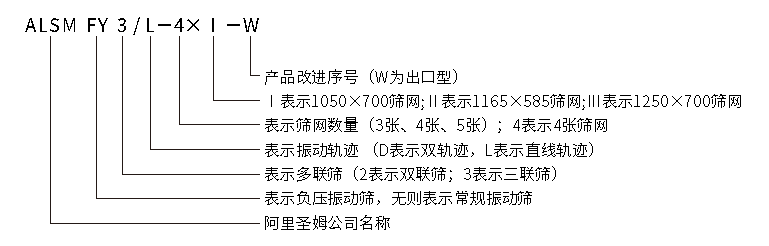

1、振动筛型号说明：
2、ALSM负压振动筛特点
①应用范围广。适用于水基泥浆、油基泥浆、复合泥浆的处理。特别对于油基泥浆的处理，显著提高钻井液的回收率，并减少废弃物的排放，钻屑更加干燥，减少废弃物的运输和处理成本，为井队节约大量成本。
②可以替代钻屑干燥筛的处理，一机多用，节约井场面积，减少设备的投入。
③整机功耗小，每台ALSMFY负压振动筛功率10.5KW，不需要井队提供额外的气源。
④可以安装更高目数的筛网，ALSM负压振动筛最高可以安装400目筛网（非加重泥浆）。在安装高目数筛网后，可以替代除砂除泥一体机的工作，节约了为除砂除泥一体机供浆的两台砂泵的电能消耗。
⑤安装操作简单，与常规振动筛操作一样，不需要增加更多的人手。负压发生器终身免维护。
⑥关闭负压发生器，可以作为常规筛使用。
3、负压振动筛技术参数
|
序号 |
型号 |
ALSMFY/L-4×I-W (50Hz) |
ALSMFY/L-4×I-W (60Hz) |
ALSMFY/L-5×Ⅱ (50Hz) |
|
1 |
振动轨迹 |
直线 |
直线 |
直线 |
|
2 |
最大处理量（m³/h） |
220 |
200 |
220 |
|
3 |
激振电机参数 |
1500rpm/2×3.1KW AC380/50Hz |
1200rpm/2×2.3KW AC460/60Hz |
1500rpm/2×3.1KW AC380/50Hz |
|
4 |
激振电机型号 |
MVE5500-15D-80A0 |
MVE5201-1D |
MVE5500-15D-80A0 |
|
5 |
电机重量（Kg） |
2台×193Kg/台=386Kg |
2台×243Kg/台=486Kg |
2台×193Kg/台=386Kg |
|
6 |
负压发生器 |
AC380/50Hz |
AC460/60Hz |
AC380/50Hz |
|
7 |
筛箱倾角调节方式 |
蜗轮蜗杆无级调节 |
蜗轮蜗杆无级调节 |
蜗轮蜗杆无级调节 |
|
8 |
筛网数量（张） |
4 |
4 |
4 |
|
9 |
筛网规格（mm） |
1050×700×40 |
1050×700×40 |
1050×700×40 |
|
10 |
筛网目数（目） |
60～325 |
60～325 |
60～325 |
|
11 |
筛分面积（㎡） |
2.94 |
2.94 |
2.94 |
|
12 |
激振强度（g） |
≤8.5 |
≤7.5 |
≤8.0 |
|
13 |
振幅（mm） |
≤6 |
≤7 |
≤6 |
|
14 |
筛箱倾角范围（°） |
0～+5° |
0～+5° |
0～+5° |
|
15 |
防爆标准 |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
|
16 |
防护等级 |
IP65 |
IP65 |
IP65 |
|
17 |
使用环境 |
环境温度-20～+60℃, |
环境温度-20～+60℃, |
环境温度-20～+60℃, |
|
湿度≤90% |
湿度≤90% |
湿度≤90% |
||
|
18 |
单筛重量（Kg） |
3669 |
3769 |
3669 |
|
19 |
外形尺寸（mm） |
3680×1795×2664 |
3680×1795×2664 |
3800×1795×2664 |
4、ALSM常规振动筛特点
①ALSM系列钻井液振动筛是我公司与西南石油大学联合研制推广的第三代振动筛。该设备吸取了国内外同类产品的设计经验和先进技术，振动筛运行轨迹时可以做平动椭圆轨迹和斜直线轨迹。本公司可根据用户的要求，提供直线振动筛、双轨迹振动筛。可根据用户需要设计为双联筛、三联筛或多联筛和整体泥浆盒。
② 双轨迹振动筛采用三台短电机（2台主电机和1台辅电机）激振，直线轨迹振动筛采用两台短主电机激振，激振力大、激振力可调，噪声小。
③激振电机联接螺栓采用专用防松技术，振动环境下有效防止松动打滑。
④采用整体压铸式聚氨酯框架筛网过料，过筛面积大、筛网更换方便、使用寿命长。
⑤密封胶条采用进口合金橡胶整体压铸成型，使用寿命可达一年，且更换方便。
⑥独特的杠杆设计，使整个筛箱由四个橡胶弹簧支承在杠杆上，橡胶弹簧始终承受正压力，橡胶弹簧使用寿命可达一年以上。
⑦采用蜗轮蜗杆+梯形螺旋副调节筛箱倾角，倾角无级调节，方便快捷。
⑧采用全不锈钢护罩防止飞溅，防护罩整体与筛箱同时转动。
⑨采用海洋防腐漆，保证设备在泥浆冲刷情况下的长期使用。
5、50Hz常规振动筛技术参数
|
型号 |
ALSM/D-4×I |
ALSM/L-4×Ⅰ |
ALSM/L-5×Ⅱ |
|
振动轨迹 |
双轨迹 |
直线 |
直线 |
|
最大处理量m³/h |
240 |
240 |
240 |
|
主激振电机参数 |
1500rpm |
1500rpm |
1500rpm |
|
2×2.5KW |
2×2.5KW |
2×2.5KW |
|
|
辅激振电机参数 |
1500rpm |
/ |
/ |
|
0.4kW |
/ |
/ |
|
|
筛箱倾角调节方式 |
蜗轮蜗杆 |
蜗轮蜗杆 |
蜗轮蜗杆 |
|
筛网数量（张） |
4 |
4 |
5 |
|
筛网规格mm |
1050×700×40 |
1050×700×40 |
1165×585×40 |
|
筛网目数范围（目） |
80～325 |
80～325 |
80～325 |
|
筛分面积㎡ |
2.92 |
2.92 |
3.4 |
|
激振强度g |
≤7.5 |
≤7.5 |
≤7.0 |
|
振幅mm |
≤7 |
≤7 |
≤6.4 |
|
筛箱倾角范围° |
0～+5° |
0～+5° |
0～+5° |
|
防爆标准 |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
使用环境 |
环境温度-20～+55℃ |
环境温度-20～+55℃ |
环境温度-20～+55℃ |
|
湿度≤90% |
湿度≤90% |
湿度≤90% |
|
|
电源 |
AC380V/50Hz |
AC380V/50Hz |
AC380V/50Hz |
|
单筛重量kg |
2050kg |
2000kg |
2500Kg |
|
外形尺寸(长×宽×高) |
3300×1530×1400 |
3300×1530×1400 |
3800×1645×1500 |
6、60Hz常规振动筛技术参数
|
型号 |
ALSM/D-4×I |
ALSM/L-4×Ⅰ |
ALSM/L-5×Ⅱ |
|
振动轨迹 |
双轨迹 |
直线 |
直线 |
|
最大处理量m³/h |
200 |
200 |
200 |
|
主激振电机参数 |
1800rpm |
1800rpm |
1800rpm |
|
2×2.2KW |
2×2.2KW |
2×2.2KW |
|
|
辅激振电机参数 |
1800rpm |
/ |
/ |
|
0.4kW |
/ |
/ |
|
|
筛箱倾角调节方式 |
蜗轮蜗杆 |
蜗轮蜗杆 |
蜗轮蜗杆 |
|
筛网数量（张） |
4 |
4 |
5 |
|
筛网规格mm |
1050×700×40 |
1050×700×40 |
1165×585×40 |
|
筛网目数范围（目） |
80～320 |
80～320 |
80～320 |
|
筛分面积㎡ |
2.92 |
2.92 |
3.4 |
|
激振强度g |
≤6.8 |
≤6.8 |
≤6.3 |
|
振幅mm |
≤7.5 |
≤7.5 |
≤7.0 |
|
筛箱倾角范围° |
0～+5° |
0～+5° |
0～+5° |
|
防爆标准 |
IECEx |
IECEx |
IECEx |
|
防护等级 |
IP65 |
IP65 |
IP65 |
|
使用环境 |
环境温度-20～+55℃ |
环境温度-20～+55℃ |
环境温度-20～+55℃ |
|
湿度≤90% |
湿度≤90% |
湿度≤90% |
|
|
电源 |
AC460V/60Hz |
AC460V/60Hz |
AC460V/60Hz |
|
单筛重量kg |
2050kg |
2000kg |
2500Kg |
|
外形尺寸(长×宽×高) |
3300×1530×1400 |
3300×1530×1400 |
3800×1645×1500 |
