除砂除泥一体机
关键词：
阿里圣姆
所属分类：
产品热线：
产品详情

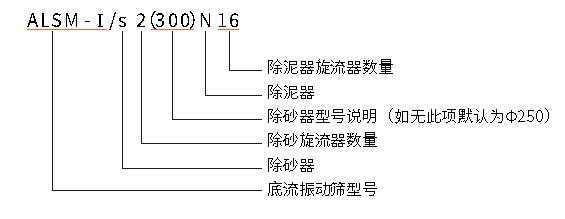

1、除砂除泥一体机型号说明
2、特点
①清洁器底流处理使用了阿里圣姆双轨迹钻井液振动筛，能使用高目数筛网、筛分效果好、处理量大、不容易糊筛、采用使倾角调节更加简单快捷。
②底流筛采用ALSM型钻井液振动筛，筛网通用、密封件更换简易快捷、使用寿命长，安装拆卸方便。
③底流筛倾角可调，通过手摇蜗轮蜗杆调节机构调节筛箱倾角，可实现筛箱处于0～5°倾角，用以满足不同工况的工作需要。
④除砂器、除泥器均采用了分体可拆结构，结构紧凑、占用空间小。除泥旋流器圆形布置，使各旋流器分流均匀。
⑤电路控制系统完全满足井场防爆要求，重要元器件采用进口件，电路系统对电机具有保护功能。
⑥除泥器使用球阀控制进液口，可以随时更换或维修除泥旋流器。
⑦除砂、除泥旋流器均可以更换底流口，且更换方便快捷。
⑧采用全不锈钢护罩防止飞溅，防护罩整体与筛箱同时转动。
⑨采用海洋防腐漆，保证设备在泥浆冲刷情况下的长期使用。
3、技术参数
1、50Hz底流振动筛参数
|
序号 |
参数 |
ALSM/L-4×Ⅰ |
ALSM/L-5×Ⅱ |
|
1 |
振动轨迹 |
直线 |
直线 |
|
2 |
最大处理量m³/h |
240 |
240 |
|
3 |
主激振电机参数 |
1500rpm 2×2.2KW |
1500rpm 2×2.2KW |
|
4 |
筛箱倾角调节方式 |
蜗轮蜗杆 |
蜗轮蜗杆 |
|
5 |
筛网数量（张） |
4 |
4 |
|
6 |
筛网规格mm |
1050×700×40 |
1165×585×40 |
|
7 |
筛网目数范围（目） |
80～320 |
80～320 |
|
8 |
筛分面积㎡ |
2.92 |
2.72 |
|
9 |
激振强度g |
≤7.5 |
≤7.0 |
|
10 |
振幅mm |
≤7 |
≤6.4 |
|
11 |
筛箱倾角范围° |
-2～+5° |
-2～+5° |
|
12 |
防爆标准 |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
|
13 |
防护等级 |
IP65 |
IP65 |
|
14 |
使用环境 |
环境温度-20～+55℃ 湿度≤90% |
环境温度-20+55℃ 湿度≤90% |
|
15 |
电源 |
AC380V/50Hz |
AC380V/50Hz |
|
16 |
单筛重量kg |
2000kg |
2500kg |
|
17 |
外形尺寸(长×宽×高) |
3300×1530×1400 |
3300×1640×1400 |
2、60Hz底流振动筛参数
|
序号 |
参数 |
ALSM/L-4×Ⅰ |
ALSM/L-5×Ⅱ |
|
1 |
振动轨迹 |
直线 |
直线 |
|
2 |
最大处理量m³/h |
200 |
200 |
|
3 |
主激振电机参数 |
1800rpm 2×2.2KW |
1800rpm 2×2.2KW |
|
4 |
筛箱倾角调节方式 |
蜗轮蜗杆 |
蜗轮蜗杆 |
|
5 |
筛网数量（张） |
4 |
4 |
|
6 |
筛网规格mm |
1050×700×40 |
1165×585×40 |
|
7 |
筛网目数范围（目） |
80～320 |
80～320 |
|
8 |
筛分面积㎡ |
2.92 |
2.72 |
|
9 |
激振强度g |
≤6.8 |
≤6.3 |
|
10 |
振幅mm |
≤7.5 |
≤7.0 |
|
11 |
筛箱倾角范围° |
-2～+5° |
-2～+5° |
|
12 |
防爆标准 |
ExdⅡBT4或IECEx |
ExdⅡBT4或IECEx |
|
13 |
防护等级 |
IP65 |
IP65 |
|
14 |
使用环境 |
环境温度-20～+55℃ 湿度≤90% |
环境温度-20+55℃ 湿度≤90% |
|
15 |
电源 |
AC460V/60Hz |
AC460V/60Hz |
|
16 |
单筛重量kg |
2000kg |
2500kg |
|
17 |
外形尺寸(长×宽×高) |
3300×1530×1400 |
3300×1640×1400 |
3、除砂旋流器参数
|
序号 |
参数名称 |
主要参数 |
|
|
1 |
旋流器直径（mm） |
Φ250 |
Φ300 |
|
2 |
旋流器数量（只） |
3 |
2 |
|
3 |
处理量（m³/h） |
160～240 |
180～270 |
|
4 |
分离度（um） |
40～100 |
50～150 |
|
5 |
工作压力（MPa） |
0.2～0.5 |
|
4、除泥旋流器参数
|
序号 |
参数名称 |
主要参数 |
|
1 |
旋流器直径（mm） |
Φ100 |
|
2 |
旋流器数量（只） |
16 |
|
3 |
处理量（m³/h） |
128～320 |
|
4 |
分离度（um） |
20～50 |
|
5 |
工作压力（Mpa） |
0.2～0.5 |
