1、砂泵型号说明

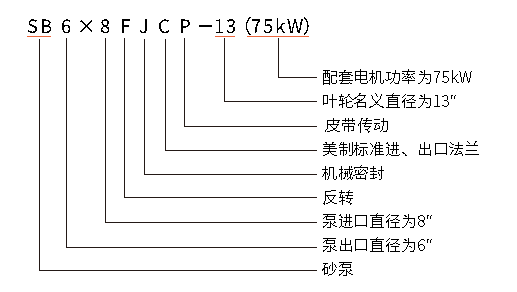

型号说明
SB—砂泵
F—反转（正对泵进口看，泵逆时针旋转，泵出口位于泵进口垂直中心线右侧）
Z—正转（正对泵进口看，泵顺时针旋转，泵出口位于泵进口垂直中心线左侧）
J—机械密封
P—皮带传动
C—美制标准进、出口法兰（ASME B16.5，Class150）
砂泵型号代号中还包括三组数字代号，分别代表泵出口直径，进口直径，叶轮名义直径或配套电机功率。
注：
①未注明旋向代号时，SB6×8砂泵默认旋向为正转；SB5×6和SB4×5砂泵默认旋向为反转。
②SB3×4和SB2×3砂泵无旋向代号，只有一种旋向即反转。
③未注明进出口法兰代号时，泵进出口法兰默认采用公制标准法兰。
④未注明传动代号时，泵默认采用直联传动方式。
如要求与默认状况不同，可用代号或文字说明。
2、特点
①泵壳和叶轮采用耐磨球墨铸铁精密铸造而成，泵壳采用加厚设计，所有流道均采用最佳流线型设计，阻力更小，寿命更长。
②叶轮采用宽流道设计，有效降低了轴和轴承的承载力，延长轴承使用寿命。
③采用高品质机械密封为主，盘根为辅的组合密封方式，防止砂泵泄漏，减少砂泵维护保养时间。
④轴承采用国际知名品牌，运输平稳，耐高温，使用寿命长。
⑤砂泵轴封采用脂润滑；轴承采用机油润滑，轴承两端的轴承盖上有黄油嘴，轴承也可用黄油润滑。
⑥叶轮采用防松设计，防止反转时损坏砂泵。
3、砂泵清水性能参数
|
型 号 |
流量 (m3/h) |
扬程 (m) |
转速（rpm） |
效率 （%） |
功率（kW） |
汽蚀余量 (m) |
重量 (kg) |
||
|
50Hz |
60Hz |
轴功率 |
电机功率 |
||||||
|
SB6×8J-13 |
240 |
37 |
1480 |
1780 |
67 |
36 |
75 |
2.5 |
1130 |
|
SB6×8J-12½ |
200 |
36 |
1480 |
1780 |
66 |
29.7 |
55 |
2.5 |
1000 |
|
SB6×8J-12 |
200 |
33 |
1480 |
1780 |
64 |
28 |
45 |
3 |
850 |
|
SB5×6J-12½ |
200 |
33 |
1480 |
1780 |
64 |
28 |
45 |
3 |
785 |
|
SB5×6J-12 |
180 |
31 |
1480 |
1780 |
63 |
24.1 |
37 |
2.5 |
760 |
|
SB5×6J-11½ |
160 |
28 |
1470 |
1780 |
62 |
19.7 |
30 |
2.5 |
650 |
|
SB5×6J-11 |
140 |
22 |
1470 |
1780 |
62 |
13.5 |
22 |
2.5 |
545 |
|
SB4×5J-10½ |
150 |
26 |
1470 |
1780 |
61 |
17.4 |
30 |
2.8 |
580 |
|
SB4×5J-10 |
150 |
25 |
1470 |
1780 |
61 |
16.8 |
22 |
2.8 |
480 |
|
SB4×5J-9 |
93 |
20 |
1460 |
1760 |
58 |
8.8 |
15 |
2.8 |
400 |
|
SB3×4J-10 |
85 |
26 |
1460 |
1760 |
61 |
9.9 |
15 |
2.8 |
360 |
|
SB3×4J-9½ |
80 |
23 |
1460 |
1760 |
61 |
8.2 |
11 |
2.8 |
340 |
|
SB3×4J-9 |
54 |
18 |
1440 |
1750 |
60 |
4.4 |
7.5 |
2.8 |
290 |
|
SB2×3J-10 |
55 |
22 |
1460 |
1760 |
60 |
5.5 |
11 |
2.5 |
320 |
|
SB2×3J-9 |
50 |
18 |
1440 |
1750 |
56 |
4.4 |
7.5 |
2.5 |
260 |
|
SB2×3J-8 |
40 |
16 |
1440 |
1750 |
54 |
3.2 |
5.5 |
2.5 |
245 |
|
SB2×3J-7½ |
25 |
11 |
1440 |
1750 |
50 |
1.5 |
4 |
2.5 |
223 |
